拉弯零件的缺陷及解决方法

拉弯零件的缺陷及解决方法

一、塌肩现象

收边拉弯件因零件腹板刚性大，拉弯时若腹板内侧无良好的支持，必然会产生腹板与缘板间的错动，即塌肩。导致产生塌肩的原因通常有以下几种。

1）拉弯模模槽深度过大。

2）变曲率零件半径突变处局部曲率大，形程度过大。

3）拉伸量过大，腹板产生过量收缩，高度变小。

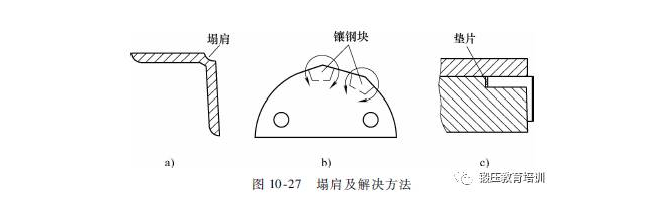

解决办法如图10-27所示

1）生产时若发现拉弯模模槽过深，可在该处模槽底部垫适当厚度的垫片（见图10-27c）或返修模具。但模槽过浅，零件在该处根部会产生凸出。

2）适当控制拉伸量。

3）铝模在曲率半径突变处易产生磨损，可在该位置局部镶钢块（见图10-27b），模槽深度应比零件腹板高缩小0.5～1mm。

二、剖面收缩

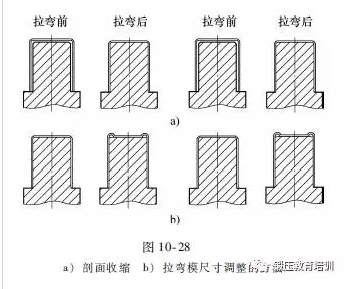

拉弯零件拉伸量较大时，会产生剖面收缩（见图10-28a），这会影响结构设计的配合、边距及强度。用带侧压的转台拉弯机成形时，通过侧压滚轮（或侧压块）的碾压作用，所见率会适当减小。而在张臂式拉弯机上拉弯时，必须调整毛料的剖面尺寸加以克服。图5-28b所示为拉弯型材时拉弯模尺寸调整的方法。

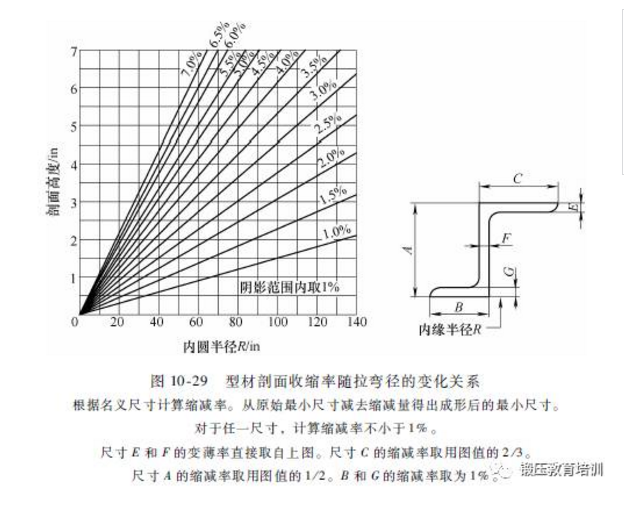

最常用的几种挤压、板弯型材的剖面收缩率随拉弯半径的变化关系如图10-29所示。

三、剖面挠曲及畸变

展边型材、横向弯曲的槽形型材、Ⅰ形型材、中空异形型材及其他复杂剖面型材，在拉弯过程中会产生挠曲及剖面畸变（见图10-30）。这种现象需用加蛇形垫块或充填低熔点合金，硫代硫酸钠等填充材料来克服。

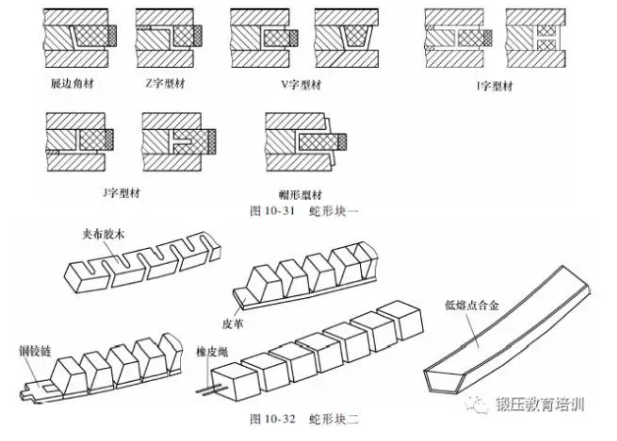

蛇形块用锌合金、铝、聚氯乙烯塑料、硬木等制造，用铰链、细钢丝绳或橡皮绳串接，拉弯时垫在型材剖面内。蛇形块的使用及形式如图10-31和图10-32所示。

充填用低熔点合金成分为（质量分数）：Bi：50%；Pb：26.7%；Sn：13.3%；Cd：10%；熔点为70℃，延伸率为180%。

使用低熔点合金或硫代硫酸钠做填充材料时，先将填充材料熔化，再浇灌到需成形的毛料内，冷却后拉弯成形。填料可以加温熔化后回收。

采用带侧压的转台拉弯机时，可用侧压滚轮校型，除某些零件外，一般可不使用蛇形块。
